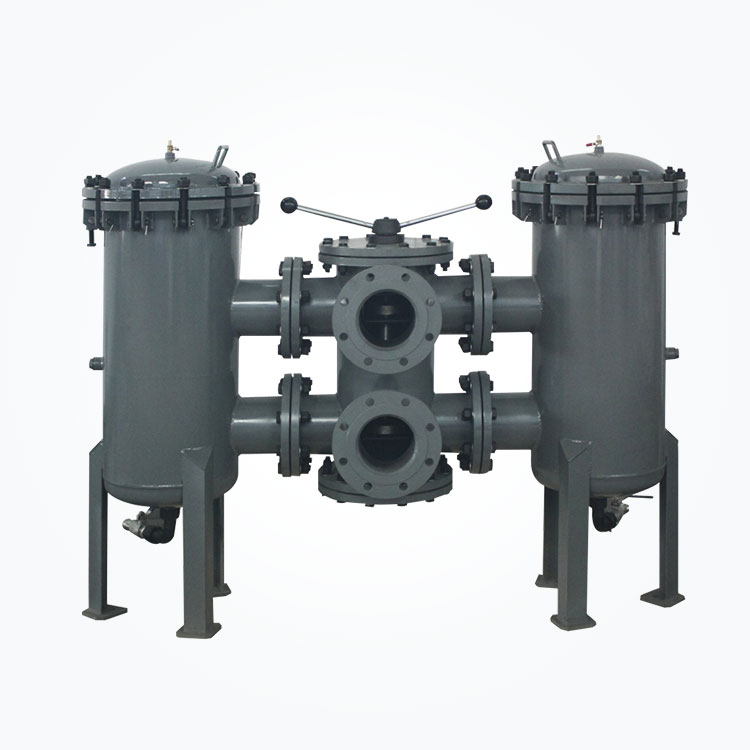

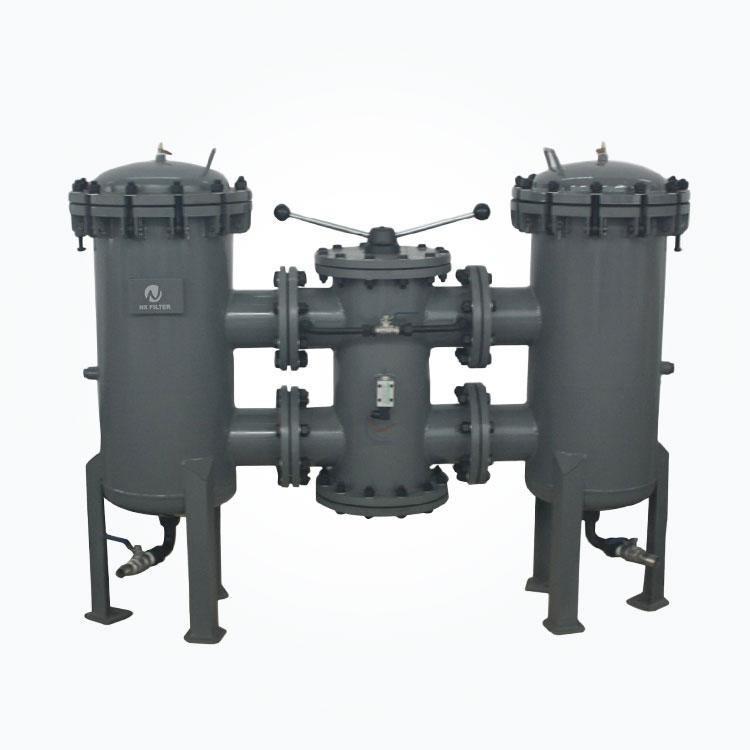

LYPL, LYPD Series ตัวกรองท่อความดันต่ำการไหลสูง

มันถูกติดตั้งในท่อความดันต่ำหรือท่อส่งคืนน้ำมันของระบบไฮดรอลิกเพื่อกรองอนุภาคที่เป็นของแข็งและสารคอล

ประสิทธิภาพและการใช้งาน:

มันถูกติดตั้งในท่อความดันต่ำหรือท่อส่งคืนน้ำมันของระบบไฮดรอลิกเพื่อกรองอนุภาคที่เป็นของแข็งและสารคอลลอยด์ในสื่อการทำงานและควบคุมระดับมลพิษของสื่อการทำงานได้อย่างมีประสิทธิภาพ

ตัวกรอง LYPD Series สามารถเปลี่ยนได้อย่างรวดเร็วผ่านวาล์วหมุนลูกสูบโฟลว์เพื่อให้ได้งานอย่างต่อเนื่อง

วัสดุองค์ประกอบตัวกรอง ได้แก่ ไฟเบอร์กระดาษกรองเชิงคุณภาพ Kapok ตาข่ายสแตนเลสสตีลตาข่ายและความรู้สึกที่ถูกเผา

วัสดุที่อยู่อาศัยตัวกรองคือเหล็กกล้าคาร์บอนหรือสแตนเลสสามารถใช้ตามที่ต้องการ

พารามิเตอร์ทางเทคนิค:

สื่อการทำงาน	น้ำมันแร่, อิมัลชัน, ไกลคอล, ฟอสเฟตเอสเตอร์ไฮดรอลิกของเหลว (กระดาษกรองเชิงคุณภาพ Kapok เหมาะสำหรับน้ำมันแร่เท่านั้น)
แรงดันทำงาน (สูงสุด)	1.6MPA
ความดันที่แตกต่างกันของเครื่องส่งสัญญาณ:	0.3mpa
บายพาสวาล์วเปิดแรงดัน	0.35mpa

การเลือกแบบจำลอง

ตารางพารามิเตอร์ขนาดโครงสร้าง

แบบอย่าง	ไหล l/นาที	เส้นผ่าศูนย์กลางมม.	B1	D1	D2	D3	D4	D5	H1	H2	H3	H4
LYPD1300 ----	1300	100	900	204	245	18	20	1/4 "	1120	440	260	220
LYPD2600 ----	2600	125	1040	335	377	18	25	1/4 \ "	1250	500	290	227
LYPD2600 ----	2600	150	1190	335	377	18	25	1/4 "	1300	525	330	260
LYPD3900 ----	3900	150	1190	335	377	18	25	1/4 "	1300	525	330	260
LYPD3900 ----	3900	200	1220	335	377	18	25	1/4 "	1300	545	380	300
LYPD5200 ----	5200	200	1300	420	457	18	25	1/4 "	1350	550	380	300
LYPD6500 ----	6500	200	1350	471	508	18	25	1/4 "	1350	550	380	300
LYPD6500 ----	6500	250	1430	471	508	18	25	1/4 \ "	1500	600	450	325
LYPD7800 ----	7800	200	1350	471	508	18	25	1/4 "	1350	550	380	300
LYPD7800 ----	7800	250	1430	471	508	18	25	1/4 "	1500	600	450	325
LYPD5200 ----	9100	250	ค.ศ. 1480	524	560	18	25	1/4 "	1500	600	450	325
